本节课目标

1. 按键控制LED
2. 光敏传感器控制蜂鸣器

C语言预备知识

• C语言数据类型
• typedef
• 宏定义
• 指针

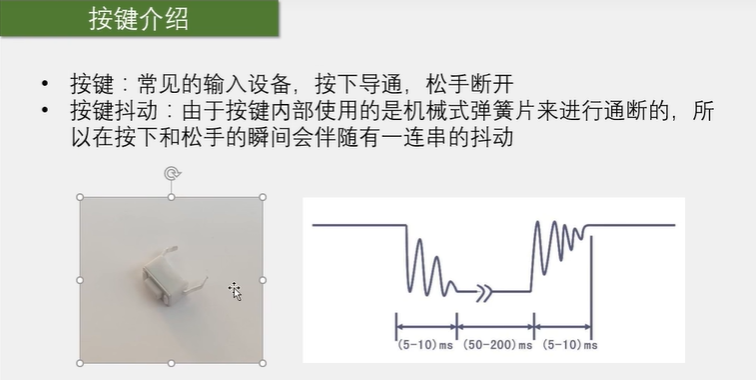

按键介绍

处理按键抖动的方法：对于按键抖动进行过滤

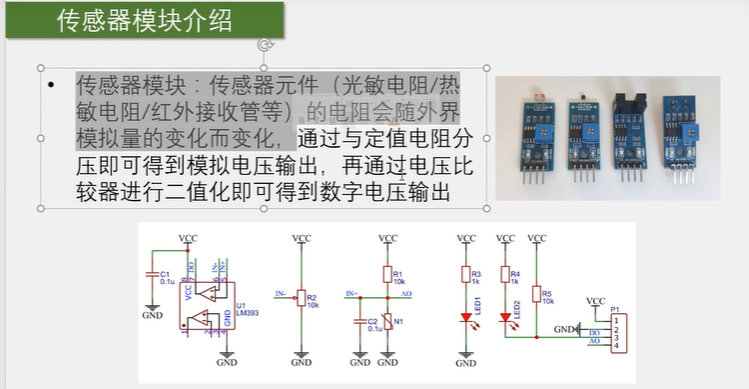

传感器模块介绍

光敏电阻传感器
热敏电阻传感器
对射式红外传感器
反射式红外传感器

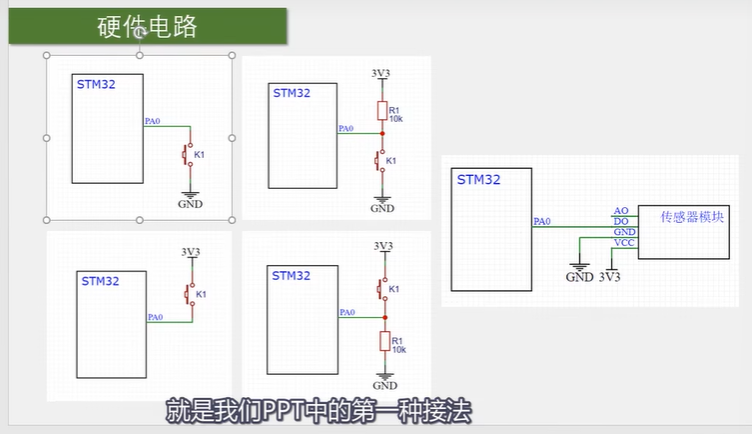

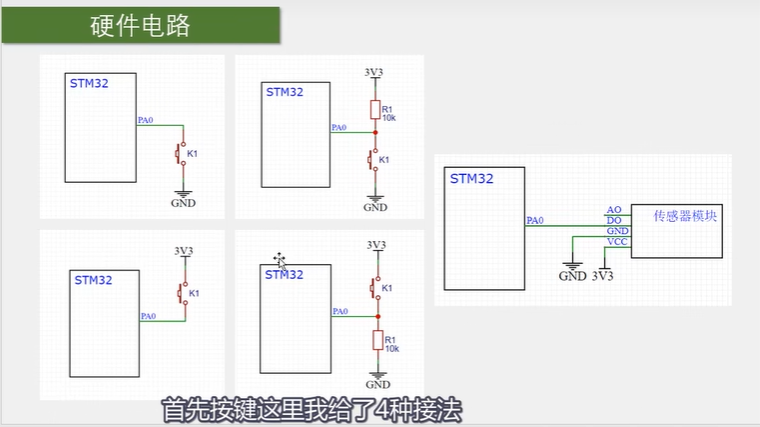

硬件电路

C语言部分学习

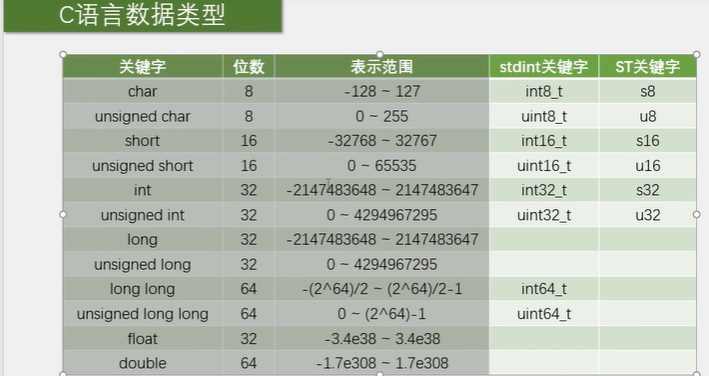

c语言数据类型

注意stdint关键字，ST关键字

c语言宏定义

typedef 只针对于变量类型
更安全

区别

结构体:
组合不同的结构类型

#include<stdio.h>

int main(void)
{
    int a;
    int b[5];

    struct{char x;int y;float z;} c;


}

枚举

#include<stdio.h>

int main(){
    enum{M =1; T = 2; W = 3} week; //顺序值，可以不写=2,=3

    week = M;
    week = 2;

    print
}

在给定的参数里面赋值

枚举也是一个宏定义的集合

#3.4按键控制LED
使用的接法，第一种

模块化编程的方式

GPIO通用输入输出口

• 可配置为8种输入输出模式
• 引脚电平：0V~3.3V，部分引脚可以容忍5V

输出模式

可控制端口输出高低电平，用以驱动LED，控制蜂鸣器，模拟通讯协议输出时序等

输入模式

可读取端口的高低电平或电压，用于读取按键输入，外接模块电平信号输入，ADC电压采集，模拟通信协议接收数据等

施密特触发器：高于上线和低于下限，输出才会变化
将信号进行整形
mos管
推挽，开漏或关闭
推挽：高低电平都有输出模式
开漏：只有低电平有输出模式
关闭：两个mos管都无效

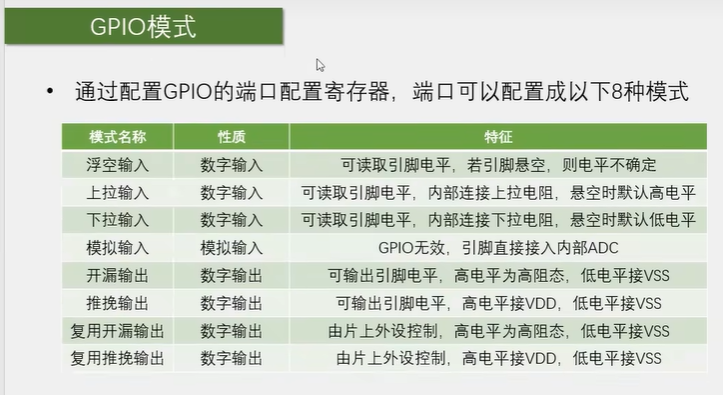

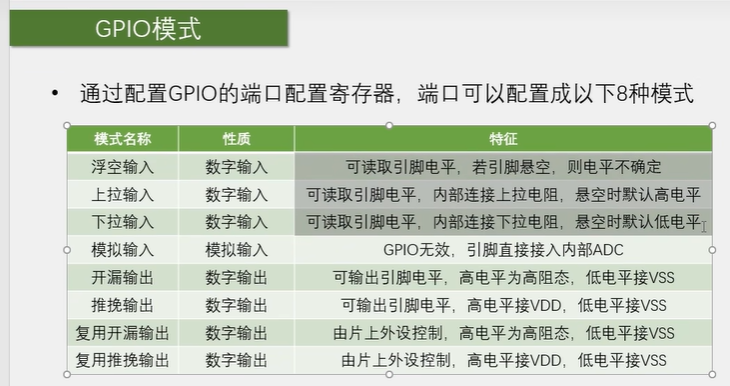

GPIO模式

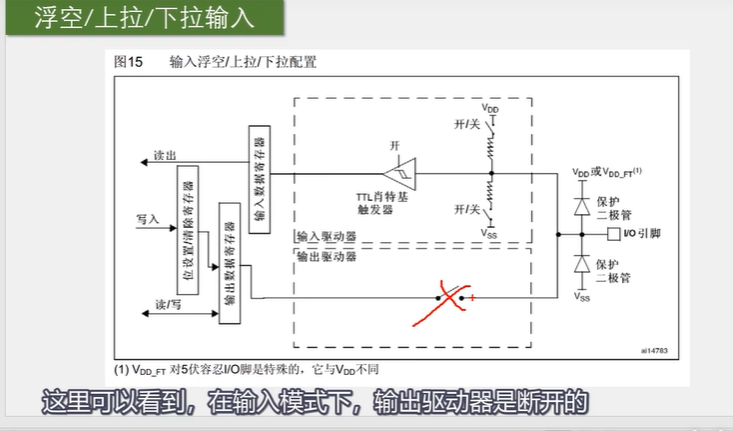

浮空/上拉/下拉输入

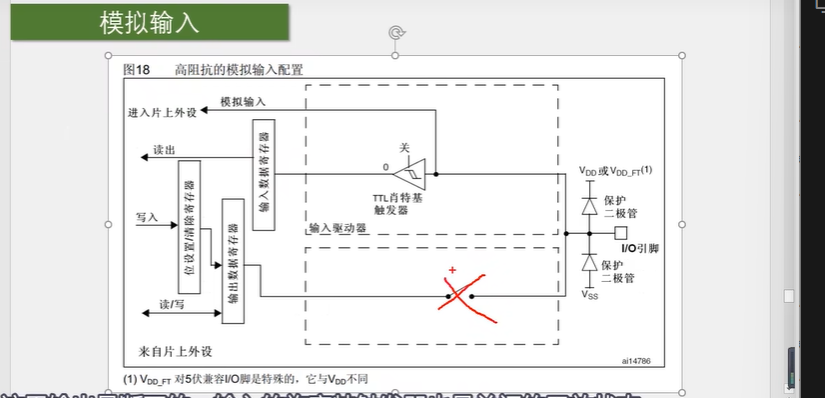

模拟输入
使用ADC配置为模拟输入

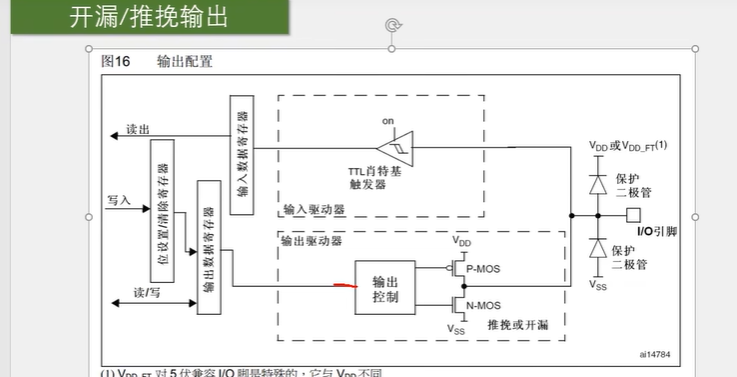

开漏输出和推挽输出

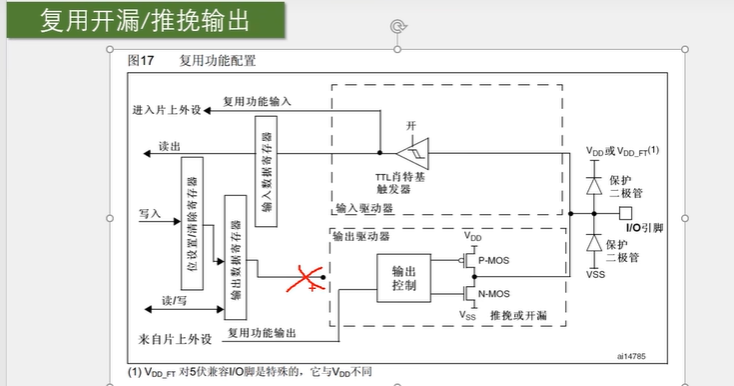

复用开漏输出/复用推挽输出

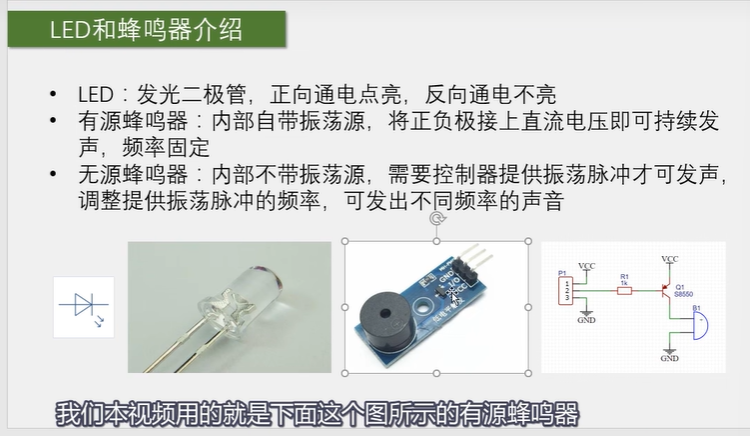

LED和蜂鸣器介绍

STM32:STM32是ST公司基于ARMCortex-M内核开发的32位微控制器

• ST：公司，M:Microcontroller
• 微控制器：MCU，单片机
• 基于ARM内核的芯片
• STM32 f1

ARM：ARM公司还有ARM处理器内核
Cortex-A系列：高端应用
Cortex-R系列：实时
Cortex-M系列：单片机领域

stm32f103c8t6
系列:stm32f1
内核:ARM Cortex-M3
主频:72MHz
RAM:20k(SRAM)运行内存
ROM：64k（Flash）程序存储器
供电:2.0~3.6V (标准3.3v)
封装:LQFP48

STM32 F:通用类型 103：增强型 C：引脚数目48 8：64k字节的闪存储存器 T：LQFP封装 6：-40~85度

[2-2]新建工程

基于寄存器
基于标准库（本课程使用）,库函数更加明显
基于HAL库的方式

芯片类型的启动文件选择
